计算机组成原理期末笔记（简答题）

发表于 2025-01-09 更新于 2025-05-12 分类于计算机组成原理阅读次数：本文字数： 2.5k 阅读时长 ≈ 9 分钟

第二章

小阶向大阶对齐的原因：
减小误差
什么叫溢出？
超出了机器的表示范围
计算机内部为什么大部分
全加器公式
全加器的时间延迟
行波进位补码加法器为什么m=0为加法，m=1为减法？

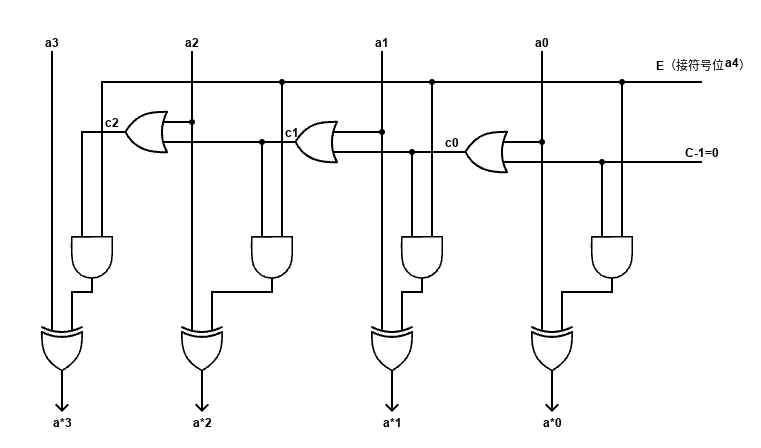

默写对2求补电路

alt text

直接补码阵列乘法器
最高位权值-1
间接补码阵列乘法器
算前求补的目的：补码变原码，扣掉符号位
算后求补的目的：原码变补码，存入计算器
原码除法：符号位单独运算
阵列除法器CAS用的是加减交替法
ALU电路的基本概念
先行进位
流水线特点：并行进行运算，速度快

[x]补+[y]补=[x+y]补的证明

补码加法的公式为：

$补补补$

</span>

证明：设x和y均为定点小数，且运算结果没有溢出。即 $︱︱ ﹤ ，︱︱ ﹤ ，︱︱ ﹤$

（1）x﹥0，y﹥0，则x+y﹥0。正数的补码和原码是一样的，可得：

[x]补+[y]补=x+y=[x+y]补 (mod 2)

（2）x﹥0，y﹤0，x+y≥0或x+y﹤0。
[x]补=x，
[y]补=2+y
[x]补+[y]补=x+2+y=2+(x+y)
- 当x+y≥0时，2 +(x+y) ≥2，对于模2来说，2被丢掉，于是
  [x]补+[y]补=x+y=[x+y]补 (mod 2)
- 当x+y﹤0时，2 +(x+y) ﹤2，于是
  [x]补+[y]补=2+(x+y)=[x+y]补
  (mod 2)
（3）x﹤0，y﹥0。
这种情况和第2种情况证明方法相同。
（4）x﹤0，y﹤0，则x+y﹤0。
[x]补=2+x，
[y]补=2+y
[x]补+[y]补=2+x+2+y=2+(2+x+y)
(2+x+y) 小于2而大于1的数，第一个2作为进位被舍弃。于是
[x]补+[y]补=2+(x+y)=[x+y]补 (mod 2)
至此我们证明了在模2意义下，两数的补码之和等于这两个数之和的补码。

第三章

高速缓冲存储器cache的目的
提升访问速度，使存取速度和CPU的运算相匹配
双译码结构优点
减少线的数目
刷新->行
地址复用技术
CDRAM DRAM里放一个SRAM
SRAM->静态存储器，比较小但快
DRAM->动态存储器
读取时高位不变，低9位连续变化
在SRAM读出期间同时对DRAM阵列进行刷新
写和读可以同时
SDRAM：同步DRAM-CPU在SDRAM执行请求CPU同时，CPU能先去做别的
DDR SDRAM：上升沿和下降沿均可读数据
SRAM和DRAM

	SRAM	DRAM
存储容量	小	大
功率	小	大
速度	快	慢
集成率	低	高
价格	贵	便宜
缓冲	高速缓冲	需要定期刷新

解决CPU和贮存之间速度差异的主要途径
- CPU内部设置更多通用寄存器
- CPU和主存之间插入高速缓冲存储器（cache）
- 采用并行操作的存储器（如双端口存储器）
- 主存储器采用更高速的技术来缩短读出时间，或加长存储器的字长
相连存储器：按内容访问所有存储器，主要用来存放cache的行地址
程序局部性：时间局部性和空间局部性
- 时间局部性：如果一个存储单元被访问，则可能该单元会很快被再次访问（因为程序存在着循环）
- 空间局部性：如果一个存储单元被访问，则该单元邻近的单元也可能很快被访问。（因为程序中大部分指令是顺序存储、顺序执行的，数据也是以向量、数组、树、表等形式簇聚地存储在一起的。）
主存与cache的地址映射(p94)
- 全相联映射方式
- 直接映射方式
- 级相连映射方式
cache的替换策略(p100)
- 最不经常使用(LFU)算法
- 近期最少使用(LRU)算法
- 随机替换

主存与cache的地址映射(p94)

	全相联映射方式	直接映射方式	组相联映射方式
主存地址长度	(s+w)位
页内地址	w位
寻址单元数	2^s+w字
块大小	2^w字
行大小	2^w字
主存的块数	2^s
标记位数	s位	(s-r)位	(s-d)位
组内块号		r位	d位
cache的行数	不由地址格式确定	m=2^r	m=uv
主存区内块号		cache行号	cache组号
每组的行数			v
cache的组数			u=2^d

PPT例题

一个四路组相联的Cache共有64行，主存有8192块，每块32个字，则主存地址中的主存字块标记(tag)为_位，组地址(组号)为_位，字块内地址为___位。
v=4
m=64=uv =>u=16
u=2^d => d=4
2^w=32 => w=5
2^s=8192=2^13 => s=13
∴ans: 9 4 5

某8位机主存1M字节，分成512块，Cache分8行，地址采用全相联映像方式，如图。

Cache容量多大？ 16KB
2^(s+w)=1M=2^20
s+w=20
2^s=512
s=9
w=20-9=11
2^w*8=2^14=16k
Cache的页内地址有多少位？ 11位
w=11
Cache的标记有多少位？ 9位
s=9

第四章

RISC和CISC的区别
CISC：复杂指令系统计算机
RISC：精简指令系统计算机
CISC比RISC指令系统庞大
为什么不同指令执行不同？
OP字段(操作码)不同。不同的op对应不同的指令
第四章拓展知识
|比较|RISC|CISC|
|-|-|-|
|名称|精简指令系统计算机|复杂指令系统计算机|
|时钟周期|通常1个|更多|
|控制|硬布线逻辑|微程序控制|
|指令种类|少|多|
|寻指方式|少|多|

两者都可以采用流水线技术，RISC更适合而已。

第五章

CPU的功能(p145)
- 指令控制
- 操作控制
- 时间控制
- 数据加工
同步/异步控制方式
- 各项操作采用/不采用统一的时钟信号控制
PC为什么加1？
为下一条指令做准备。
方框图中，为什么第一个方框能共用，后面的不行？
第一个方框是取指周期。
一个方框代表一个CPU周期
为什么取完指令后会有一个菱形框
判定测试，做的是指令译码，根据OP字段不同分析测试
微指令：在机器的一个CPU周期中，一组实现一定操作功能的微命令的组合
微程序：一条机器指令的功能是用许多条微指令组成的序列来实现的
为什么软件可以控制硬件？
指令的OP字段不一样。
为什么机器指令码的OP字段不一样？
地址转移后，强制置1的位置不一样，后面的分支和跳转不一样
机器指令和微程序的关系
- 一条机器指令对应的一个微程序，这个微程序由若干条微指令序列组成的
- 指令存放在存储器中；微指令存放在控制器中
- 一个CPU周期对应一条微指令，一个指令周期至少包含两个CPU周期（取指令，执行）
RISC的全称和特点
- 全称：精简指令系统计算机
- 一个有限的简单的指令系统
- CPU配备大量的通用寄存器
- 强调对指令流水线的优化

第五章拓展知识

同步/异步传输
- 同步传输：CPU↔内存储器、CPU↔PCI、CPU↔I/O
- 异步传输：I/O↔打印设备（基于缓存池）

第六章

总线分类(p189)
- 内部总线：CPU内部连接各寄存器及运算部件之间的总线，称为内部总线
- 系统总线：CPU同计算机系统的其他高速功能部件，如存储器、通道等互相连接的总线
- I/O总线：中、低速I/O设备之间相互连接的总线
总线带宽=总线位宽×总线工作频率
- 总线带宽：单位时间内总线上可传送的数据量
- 总线位宽：总线上能同时传送的数据位数。1/8/16/32位
- 总线工作频率：用于控制总线操作周期的时钟信号的频率
单总线结构特点：简单，易于扩充
双总线结构：ppt7
直接存储器DMA(Direct Memory Access)
如果由外围设备指定的地址对应于一个主存单元，则主存予以响应，于是在主存和外设之间将进行直接存储器传送
简单总线结构的不足之处
- CPU是总线上唯一的主控者
- 总线结构紧密与CPU相关，通用性较差
信息传送方式(p195)
- 串行传送
- 并行传送
- 分时传送
总线仲裁部件：以某种方式选择其中一个主设备作为总线的下一个主方(p198)
集中式仲裁：每个功能模块都有两条线连到总线控制器
- 总线请求信号线BR：送往仲裁器
- 总线授权信号线BG：仲裁器送出
在查询链中，离总线仲裁器最近的设备具有最高优先级
分布式仲裁：不需要集中的总线仲裁器
同步总线必须按最慢的模块来设计时钟
